Wat zijn de afmetingen van dit cilinderlager?

Het lager heeft een binnendiameter van 45 mm, een buitendiameter van 100 mm en een breedte van 25 mm.

Wat betekent het NJ-ontwerp bij dit lager?

Het NJ-ontwerp heeft twee vaste flenzen op de buitenring en één op de binnenring. Hierdoor kan het lager de as in één richting axiaal fixeren.

Van welk materiaal is de kooi gemaakt?

Dit lager is uitgevoerd met een kunststof kooi (polyamide).

Welke radiale speling heeft dit lager?

Dit model heeft een normale radiale interne speling (CN).

Is dit cilinderlager voorzien van een afdichting?

Nee, dit is een open lager zonder afdichting.

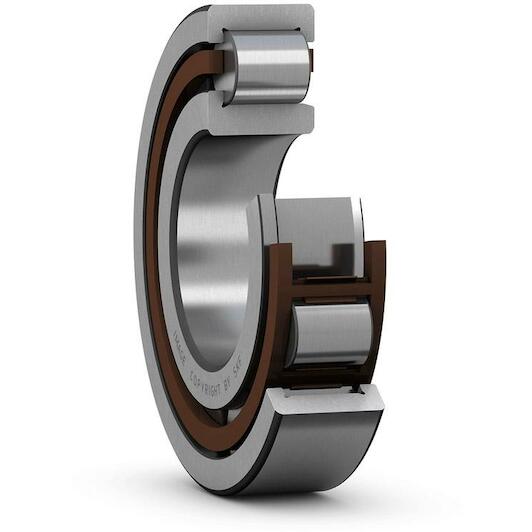

SKF NJ 309 ECP eenrijige cilinderlager cilindrisch 45 x 100 x 25 mm

Artikelnummer leverancier: SKF NJ 309 ECP | EAN 7316577027962

Adviesprijs € 244,27

120,80 incl. BTW

€ 99,83 excl. BTW (incl. alle milieubijdrages)

Op voorraad - onmiddelijk leverbaar | we hebben 2 producten op voorraad.

stuk

Vóór 20:00 u. besteld, bezorgd vanaf 13/10/2026
Verzendkosten € 6,99 | Gratis verzending vanaf totaal orderbedrag 125 euro
Bezorging door DHL
Geleverd uit België

↓ Documenten (1) ✆ Praat met een specialist

Betrouwbare kracht voor zware radiale belastingen

Praktische voordelen

Hoge radiale draagkracht: Je vangt moeiteloos zware radiale krachten op bij hoge toerentallen dankzij de robuuste cilinderrollen.
Axiale fixatie in één richting: Het NJ-ontwerp met flenzen biedt je een betrouwbare eenzijdige axiale geleiding van de as.
Eenvoudige en snelle montage: Door de demonteerbare opbouw wissel en monteer je de losse lagerringen uiterst soepel.

In één oogopslag

De juiste keuze voor

Met het Skf nj 309 ecp eenrijig cilinderlager kies je voor maximale betrouwbaarheid bij zware radiale belastingen en hoge snelheden. Het doordachte NJ-ontwerp met twee vaste flenzen op de buitenring en één op de binnenring zorgt voor een stabiele axiale fixatie van je as in één richting. Dankzij de compacte afmetingen van 45 x 100 x 25 mm, de robuuste kunststof kooi en de normale radiale speling cn draait je aandrijflijn uiterst soepel. Bovendien maakt de demonteerbare opbouw van dit open lager de montage, inspectie en het onderhoud van je industriële machines, motoren of tandwielkasten aanzienlijk sneller en eenvoudiger.

Productinformatie FAQ

€ 120,80

Op voorraad - incl. BTW

Belangrijkste eigenschappen volgens onze expert

Binnendiameter: 45 mm
Breedte: 25 mm
Aantal rijen: 1
Radiale speling: CN (Normaal)
Materiaal (kooi): Kunststof
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 100 mm

Productomschrijving

Eenrijige cilinderlagers zijn ontworpen voor hoge radiale belastingen in combinatie met hoge toerentallen. Met twee geïntegreerde flenzen op de buitenring en een op de binnenring kunnen NJ-lagers axiale verplaatsing in een richting opvangen. Een belangrijk kenmerk is het deelbare ontwerp, dat de montage vergemakkelijkt en het mogelijk maakt de lagercomponenten uit te wisselen.

Hoog radiaal draagvermogen
Lage wrijving
Lange levensduur
Axiale opsluiting van de as in één richting
Deelbaar ontwerp

Documenten

⤓ Technische fiche PDF

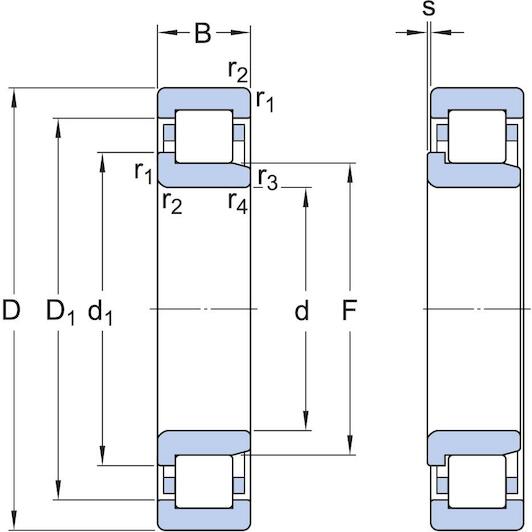

Alle eigenschappen

Binnendiameter: 45 mm
Breedte: 25 mm
Aantal rijen: 1
Radiale speling: CN (Normaal)
Materiaal (kooi): Kunststof
Afdichting (lager): Zonder dichting
Materiaal (lagerafdichting): Niet van toepassing
Type boring: Cilindrisch
Buitendiameter: 100 mm
Nasmeer kenmerk: Zonder
Tolerantieklasse: Normaal
Losse flens: Geen
Statisch draaggetal: 100
Kooi: Niet-metaal
Referentietoerental: 7500
Skf prestatieklasse: SKF Explorer
Smeermiddel: Geen
Positiekenmerk, lagerbuitenring: Geen
Aantal flenzen, binnenring: 1
Lageronderdeel: Compleet lager
Afdichtingen: Zonder
Aantal flenzen, buitenring: 2
Grenstoerental: 8500
Boring: 45
Dynamisch draaggetal: 112
Coating: Zonder
Axiale verplaatsing mogelijkheid: In één richting

Merk SKF
01070033
EAN 7316577027962
Artikelnummer leverancier SKF NJ 309 ECP

Veelgestelde vragen over dit artikel

Beantwoord door specialisten.

Wat zijn de afmetingen van dit cilinderlager?: Het lager heeft een binnendiameter van 45 mm, een buitendiameter van 100 mm en een breedte van 25 mm.
Wat betekent het NJ-ontwerp bij dit lager?: Het NJ-ontwerp heeft twee vaste flenzen op de buitenring en één op de binnenring. Hierdoor kan het lager de as in één richting axiaal fixeren.
Van welk materiaal is de kooi gemaakt?: Dit lager is uitgevoerd met een kunststof kooi (polyamide).
Welke radiale speling heeft dit lager?: Dit model heeft een normale radiale interne speling (CN).
Is dit cilinderlager voorzien van een afdichting?: Nee, dit is een open lager zonder afdichting.
