Description du produit
La fixation économique avec rondelle large pour des mises en oeuvre flexibles dans le béton non fissuré .
Le goujon d'ancrage FBN II avec rondelle large est une fixation métallique pour des applications économiques dans le béton non fissuré. La partie filetée longue et les 2 profondeurs d'ancrage permettent une mise en oeuvre particulièrement flexible. En plus des installations en attente et traversantes, le goujon d'ancrage convient également pour les montages à distance. Avec sa rondelle large prémontée, la fixation métallique en acier électrozingué est recommandée pour la fixation de poutres porteuses, de traverses ou d'autres constructions bois.
- La grande rondelle augmente la surface de contact. Idéal pour les fixations de constructions bois
- La rondelle pré-montée permet de gagner du temps lors de l'installation
- Le FBN II atteint la résistance la plus élevée avec la profondeur d'ancrage standard. Ceci signifie moins de points de fixation et des platines plus petites
- Si la profondeur d'ancrage réduite est utilisée, ceci diminue la profondeur de perçage et simplifie l'installation
- Le filetage long permet les ajustements. De plus, le FBN II convient également pour les installations déportées. Ceci accroit la flexibilité
- La rondelle large du goujon FBN II GS crée une surface d'appui plus importante et permet la fixation de constructions en bois
- La rondelle pré-montée assure une installation rapide
- La profondeur d'ancrage standard permet d'atteindre les résistances les plus élevées. Moins de points de fixations et des platines plus petites sont ainsi nécessaires
- L'ancrage est particulièrement adapté aux grandes épaisseurs de fixation
- Le filetage long permet les ajustements et installations déportées, ce qui augmente la flexibilité
- Un nombre réduit de coups de marteau et le faible glissement lors du serrage assurent une installation extrêmement facile
- Le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer
Convient pour

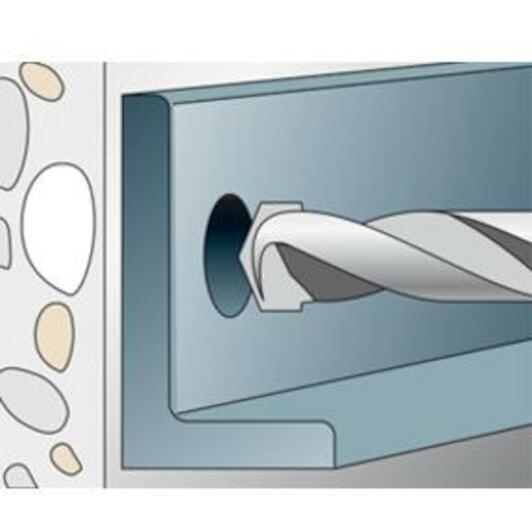

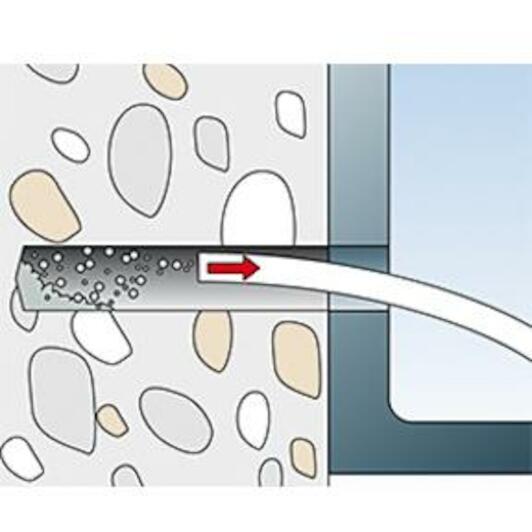

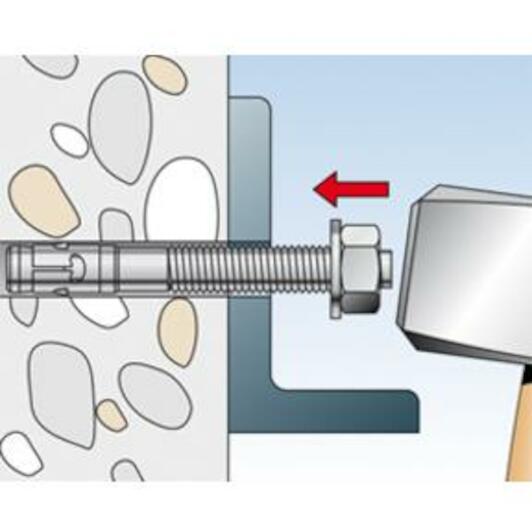

- Le goujon FBN II GS convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance
- Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou)

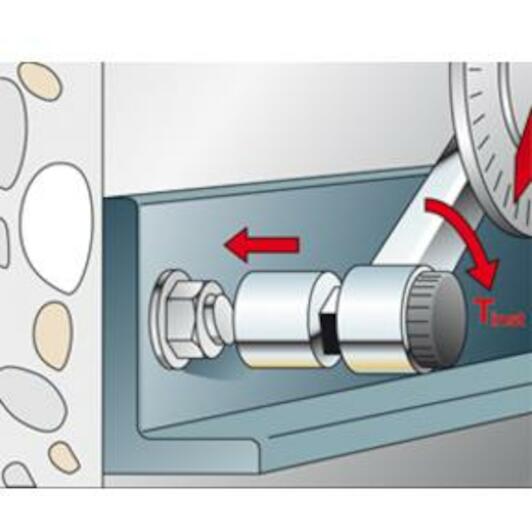

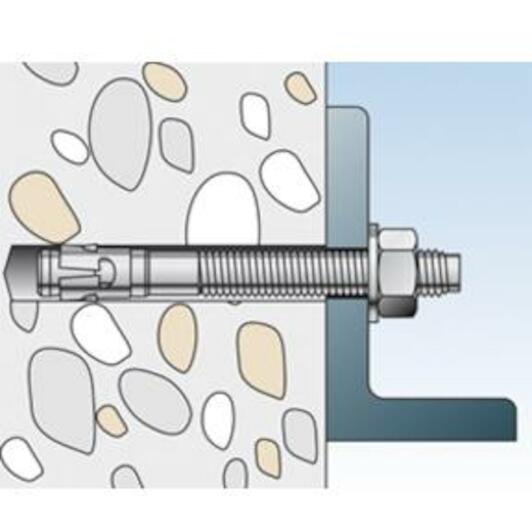

- Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage
- Le marquage de tête permet un contrôle aisé de l'ancrage
- Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937. )
Matériaux de construction
Agréée pour :
- Béton C20/25 à C50/60, non fissuré
Convient également pour :
- Béton C12/15
- Pierre naturelle à structure dense
Application
- Platines avec trous oblongs
- Ossatures de façades avec trous oblongs

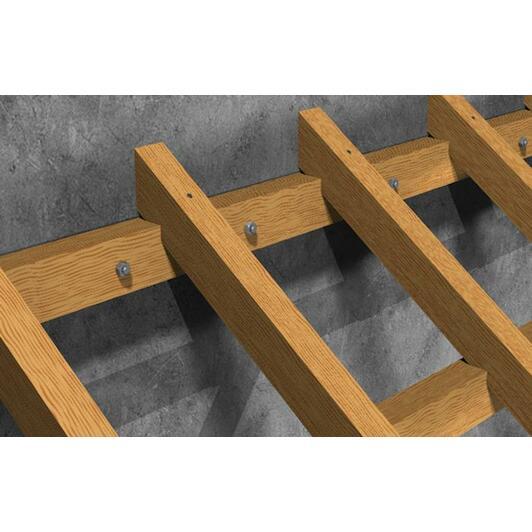

- Constructions bois
- Tirant

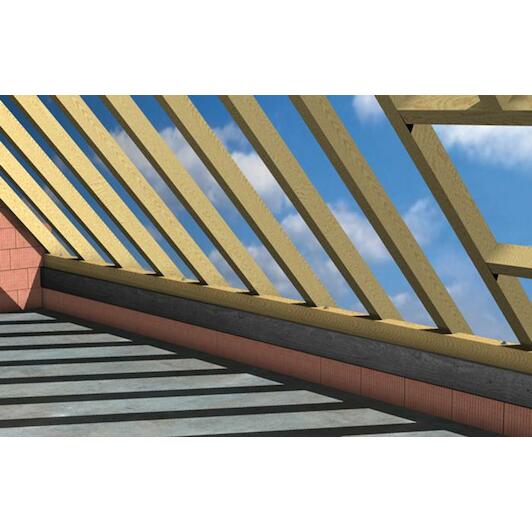

- Ancrage de poutres
