Description du produit
Pour les exigences élevées. Puissant et polyvalent.

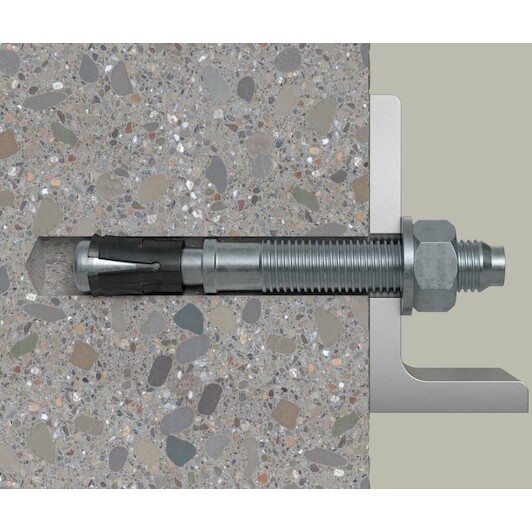

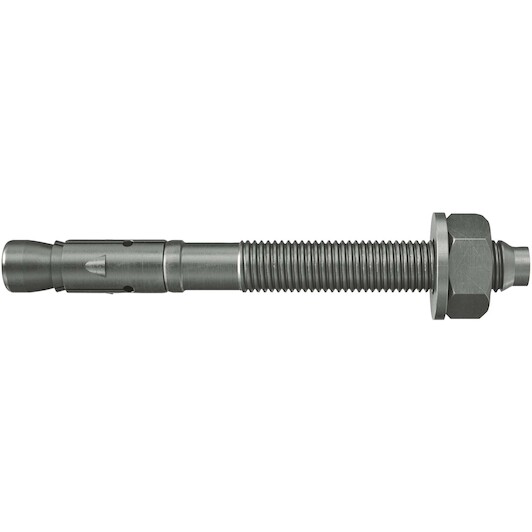

Le goujon d'ancrage FAZ II Plus est la fixation mécanique pour les exigences les plus élevées qui répond à un large champ d'application. Ce goujon en acier permet de fixer des charges lourdes dans le béton fissuré. Le FAZ II Plus est plus facile et rapide à installer sans nettoyage des trous de forage pour les goujons de M8 à M24. La bague d'expansion transfère les charges de façon sûre dans le béton. La version en acier électrozingué convient pour des applications en intérieur. Il est idéal pour l'ancrage de garde-corps, de chemins de câbles et consoles ou pour des charges dynamiques telles que les plate-formes élévatrices, les tapis roulants,...
- Installation simple et rapide sans nettoyage des trous de foration (M8-M24)
- Acier inoxydable : sécurité maximale pour une utilisation en extérieur
- Augmentation significative de la capacité de charge en traction grâce à la nouvelle évaluation (ETE) - moins de points de fixation et des plaques d'ancrage plus petites permettent d'économiser du temps et des coûts
- La nouvelle ETE confirme l'utilisation de FAZ II Plus pour la charge dynamique des composants pour les diamètres M16 -M24 sous charge directe
- Durée de vie de 120 ans confirmée par le certificat de test externe du FAZ II Plus (M10-M16)
- Charges sismiques les plus élevées pour les diamètres M10-M24 avec et sans utilisation du disque de remplissage FFD
- Ajustement au millimètre près aux charges grâce aux profondeurs d'ancrage variables
- Installation facile et rapide sans nettoyage du trou de forage (M8-M16)
- Avec la nouvelle évaluation (ETE), les résistances en traction ont augmenté de façon déterminante. Moins de chevilles sont ainsi nécessaires
- Le nouvel ETE confirme l'utilisation du FAZ II Plus pour les charges dynamiques pour les diamètres M16-M24
- Un agrément indépendant certifie une durée de vie des ancrages de 120 ans : parfaitement adapté aux projets de construction de grande envergure (M10-M16) et de longue durée
- Le FAZ II Plus permet d'absorber les charges sismiques élevées de catégories C1 et C2 pour les diamètres M10 à M24
- Le premier goujon d'ancrage M6 avec ETE Option 1 pour des fixations sûres et agréées
Convient pour
- Le FAZ II Plus convient pour les montages en attente et traversants mais également à distance avec son long filetage
- L'ancrage est posé conformément à l'agrément une fois que le couple de serrage prédéfini a été appliqué
- Pour le montage en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS ou FA-ST II
- En cas de sollicitations sismiques, l'espace annulaire peut être comblé à l'aide du disque de remplissage FFD
- Pour les charges dynamiques, un ,,kit dynamique" est disponible, il est rempli de résine d'injection (résistance à la compression de 50 N/mm², par ex : FIS V Plus, FIS EM Plus, FIS HB ou FIS SB) après l'installation
Matériaux de construction
Approuvé pour :
- Béton C20/25 à C50/60, fissuré et non fissuré
Convient également pour :
- Béton C12/15
- Béton C80/95
- Béton fibré
- Brique silico-calcaire pleine
Application
- Constructions métalliques

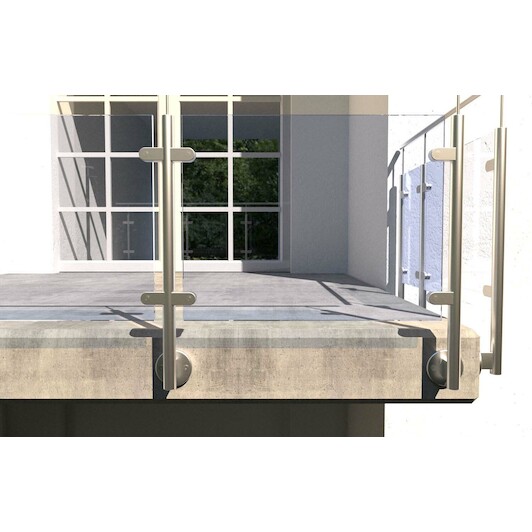

- Garde-corps
- Consoles
- Ascenseurs
- Plate-formes de levage

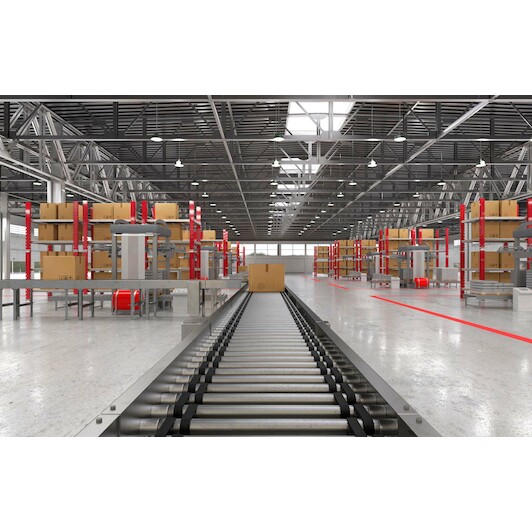

- Convoyeurs
- Pompes
- Chemins de câbles
- Façades
- Constructions bois
